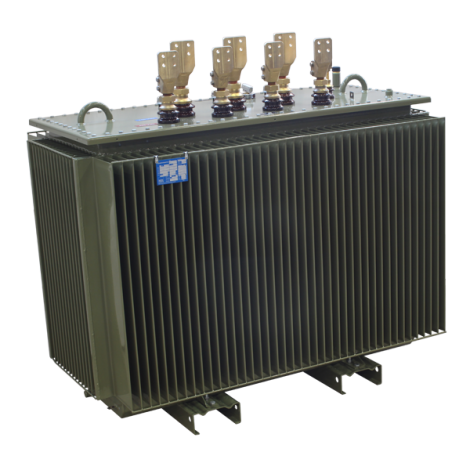

3-viklings Transformatorer

IT- og TN-nett kan belastes samtidig
Sparer plass og kostnader
Maks EU-tap kan beregnes ut fra sum (kVA) / 2*
og interpoleres - Vi benytter forslag til metode.
se eksempel nedenfor
EU548 -2.1 - to eller flere viklinger er definert
EN50588-1 2017 6.2.5 Solcelleanlegg med 100%/50%/50% angitt
EN50588-1 2017 6.3 Autotransf. /flerviklingstransf. / 3-vikl >3150kVA
EN50588-1 2017 3-vikl. <= 3150 kVA metode ikke definert

3-viklings Transformatorer produseres med full ytelse på alle viklinger fra    50-2000 kVA. Eksempel på utførelse:



315/315/315kVA  22000+-2×2,5%/415/240V  Dyn11yn11

100/100/100kVA  22000+2-4×2,5%/1000/240V Yyn0yn0

1600/1600/1250kVA 11000+2-4×2,5%/415/240V  Dyn11yn11

1250/1250/1250kVA 22000-11000+2-4×2,5%/415/240V Dyn11d0

2000/2000/2000kVA 22000+-2×2,5%/690/415V Dyn11yn11

Maks EU-krav   sum(kVA)/2 * = (1250+1250+1250)/2 = 1875 kVA

Tabellkrav for 1875kVA  er maks Ao=1372W og Bk =16750W

* IEC60076-1 5.1.1 Note 2 – Multi-winding transformer
