Alle MTD dører har samme type hengsler. Hengslene er CE-merket og tåler betydelige trykk- og strekkrefter. De er utstyrt med en vedlikeholdsfri lagerbøsning for å være holdbare og stabile selv ved intensivt bruk.

Vedlikehold

Ingen.

Drift

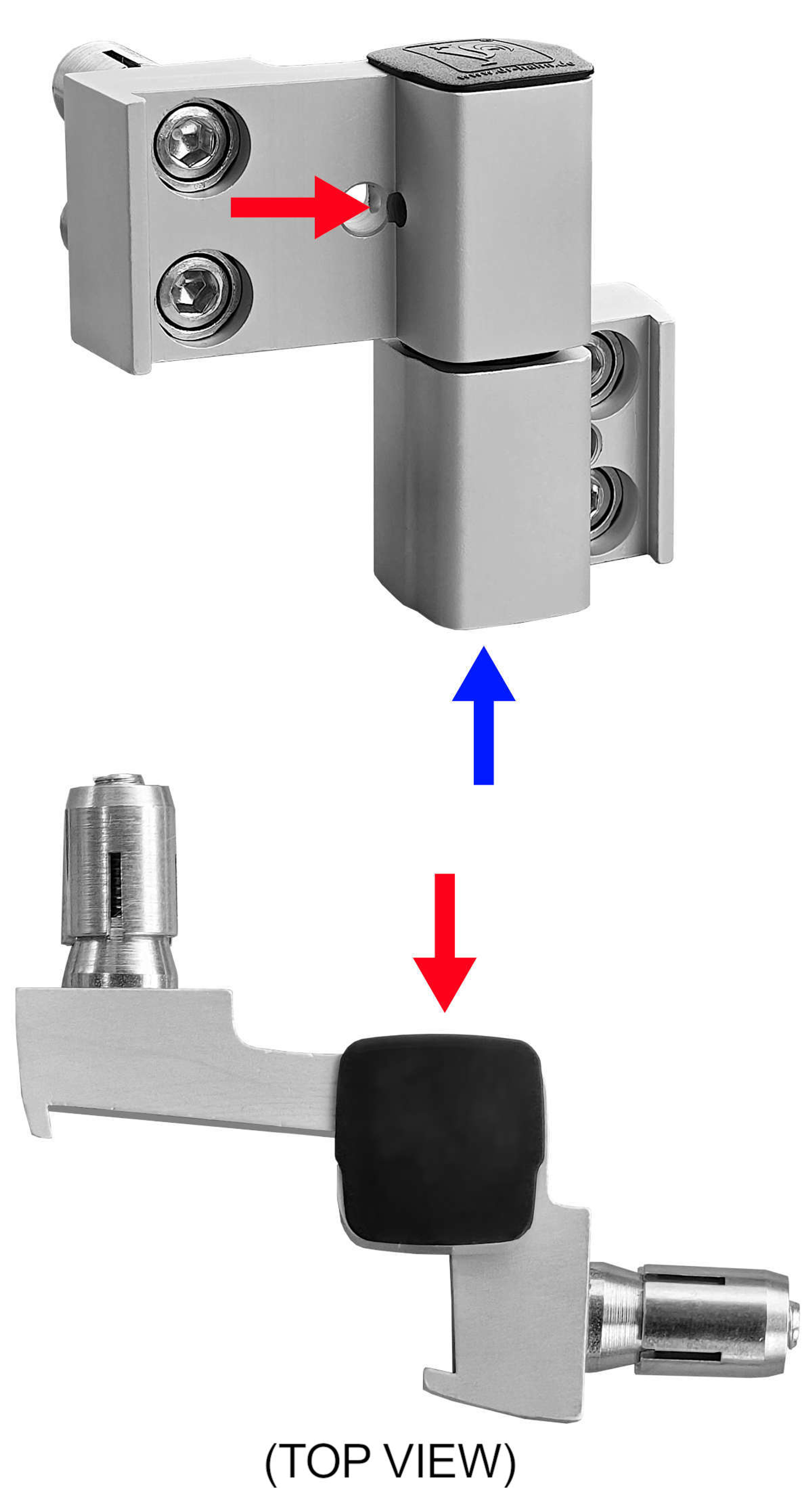

Dørbladene kan med hengslene justeres i seks retninger av en person. Man trenger 3-, 4-, og 6 mm unbrakonøkkel for å utføre justeringene.

Rotasjonsjustering

For å justere dørbladet (sideveis), bruker du justeringsskruene som er plassert på siden og baksiden av hengselet.

Høydejustering

For å justere dørbladet vertikalt (i høyden), bruker du justeringsspindelen som er plassert på undersiden av hengselet. Denne justeringen gir mulighet til å heve eller senke dørbladet med +3 mm opp eller −2 mm ned.

Justering av tetningstrykk

For å justere dørbladets tetningstrykk mot dørrammen (innover eller utover) må døren løftes av hengslene. Videre må dekkhetten fjernes og lagerbøssingen trekkes ut etter hengslene er separert fra hverandre. Lagerbøssingen kan roteres i 4 forskjellige stiller når den settes tilbake, hvilket gir et spillrom på ± 0.5 mm.

Dører med avtagbar dørterskel har dørterskel festet med braketter. Dersom man skrur løs disse 2 brakettene kan dørterskel dras ut horisontalt og døren blir karmløs i bunn. Dette er nyttig dersom man skal kjøre truck/tralle e.l. igjennom døren.

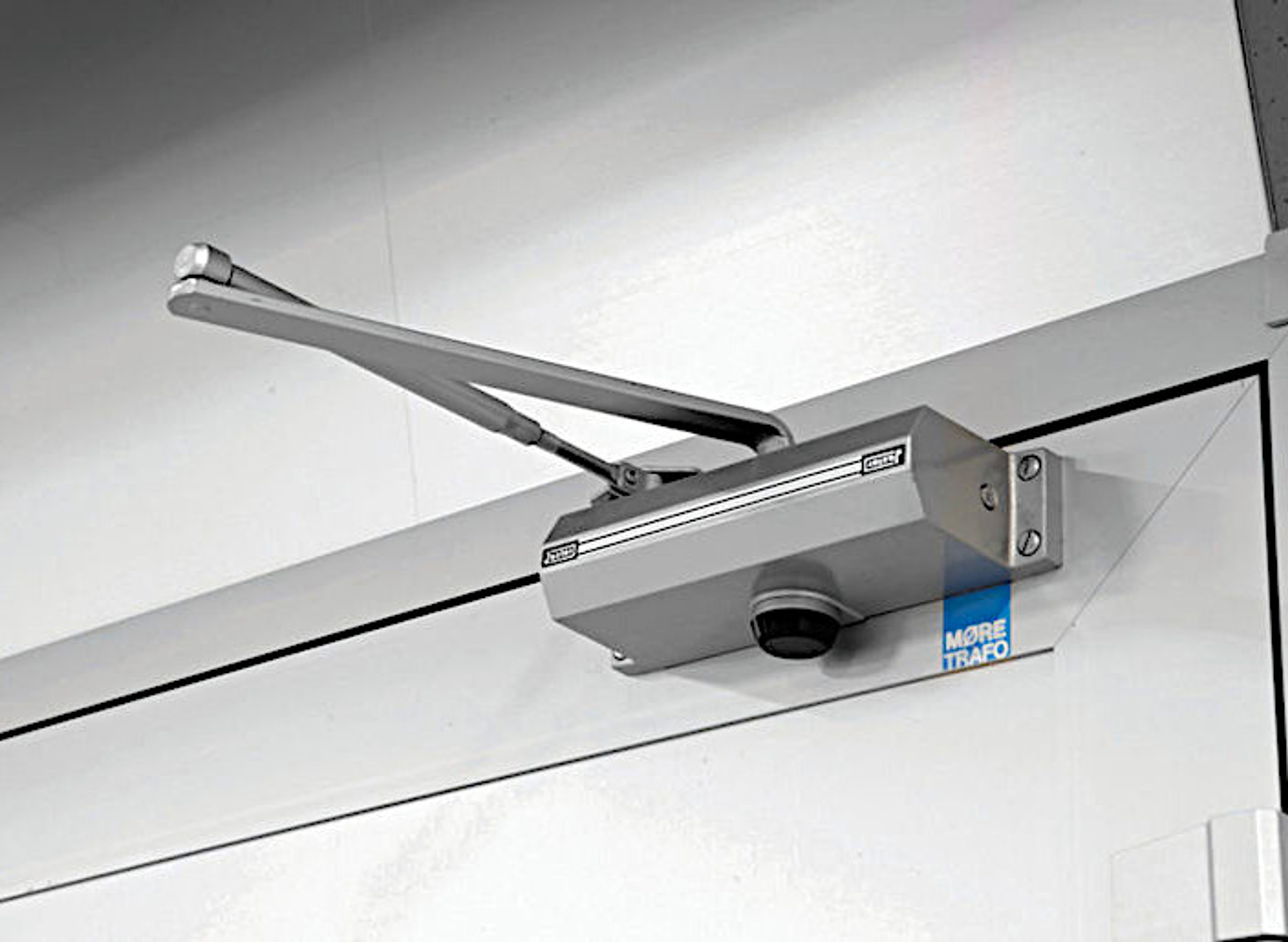

Dørpumpe er pumpebasert og sørger for at døren lukker seg fra alle åpningsvinkler. Periodisk kontroll av armsystem og slagdørsautomatikken kan utføres men er ikke et krav.

Vedlikehold

Kontroller og stram til fester. Åpne- og lukkehastighet kan justeres etter behov. Kan ved behov smøres dersom den er treg.

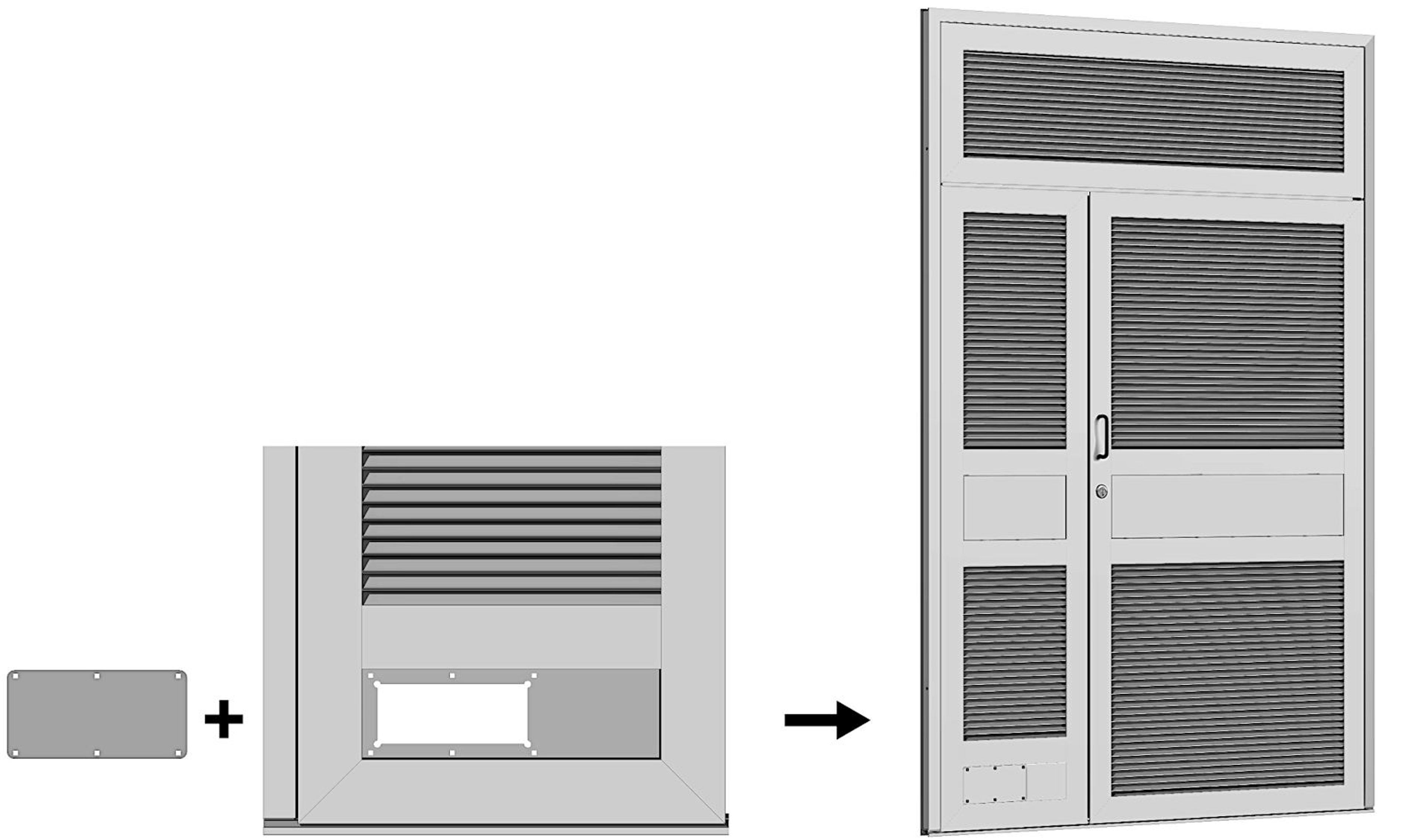

Nødstrømsluke er ment for provisorisk kabelinnføring. Luken tar form av et 200 x 80 mm hull nede i døren, dekt til med en dekkplate på 240 x 120 mm av samme material som dørbladet. Platen kan løsnes ved skruer og stilles inn på 2 forskjellige plasser for halv eller full åpning.

Drift

Hvis nødstrømsluken har blitt brukt, bør en kontrollere og strame til boltene som holder platen på plass når den tilbakestilles til lukket.

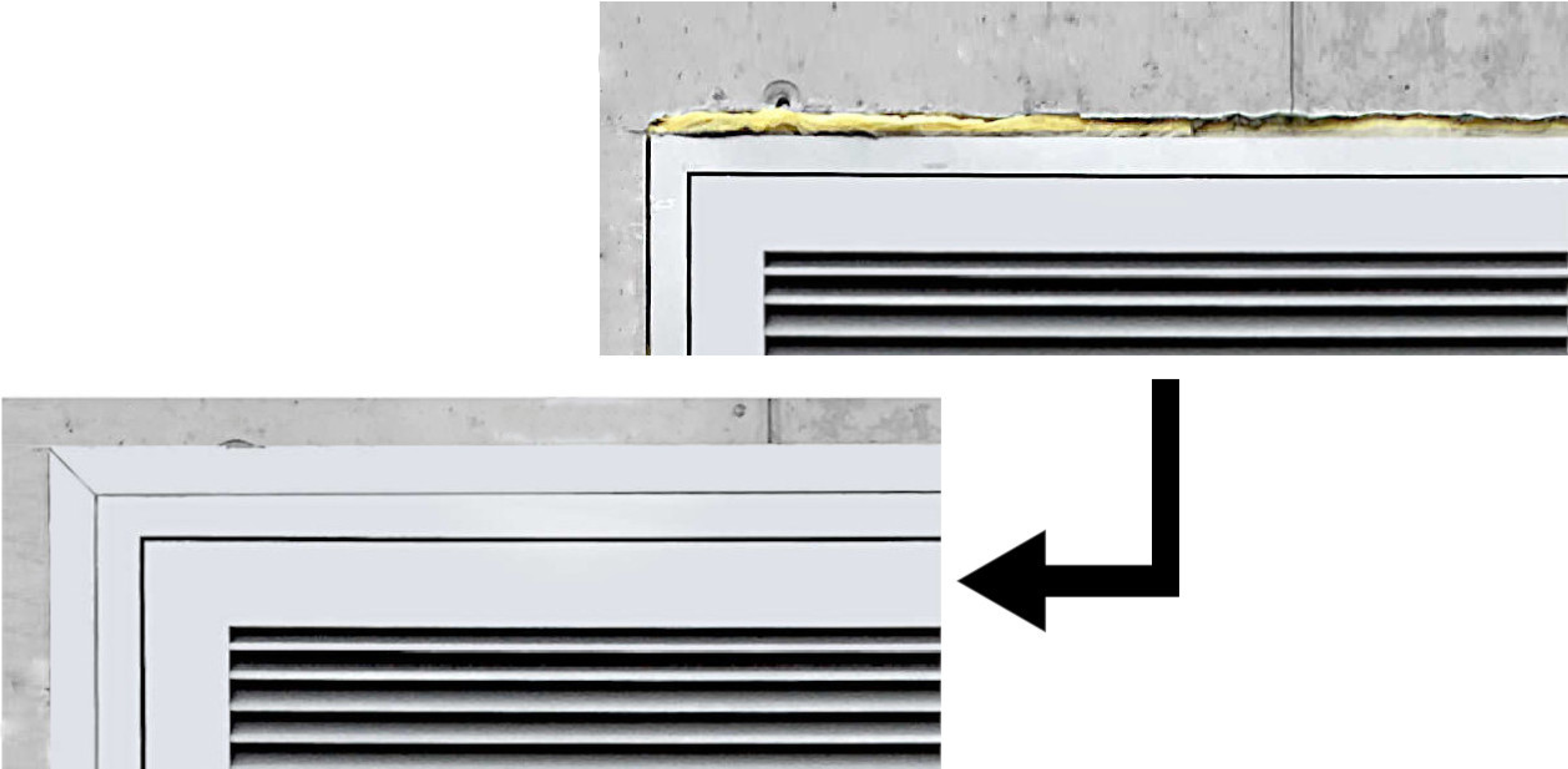

Utvendig gerikt for dører gir en flush finish og funksjonell avslutning ved å dekke mellomrommet mellom dørkarm og vegg ved hjelp av en flens rundt døren. Geriktene er laget av samme materialer som døren, og kommer ferdig påmontert fra fabrikk.

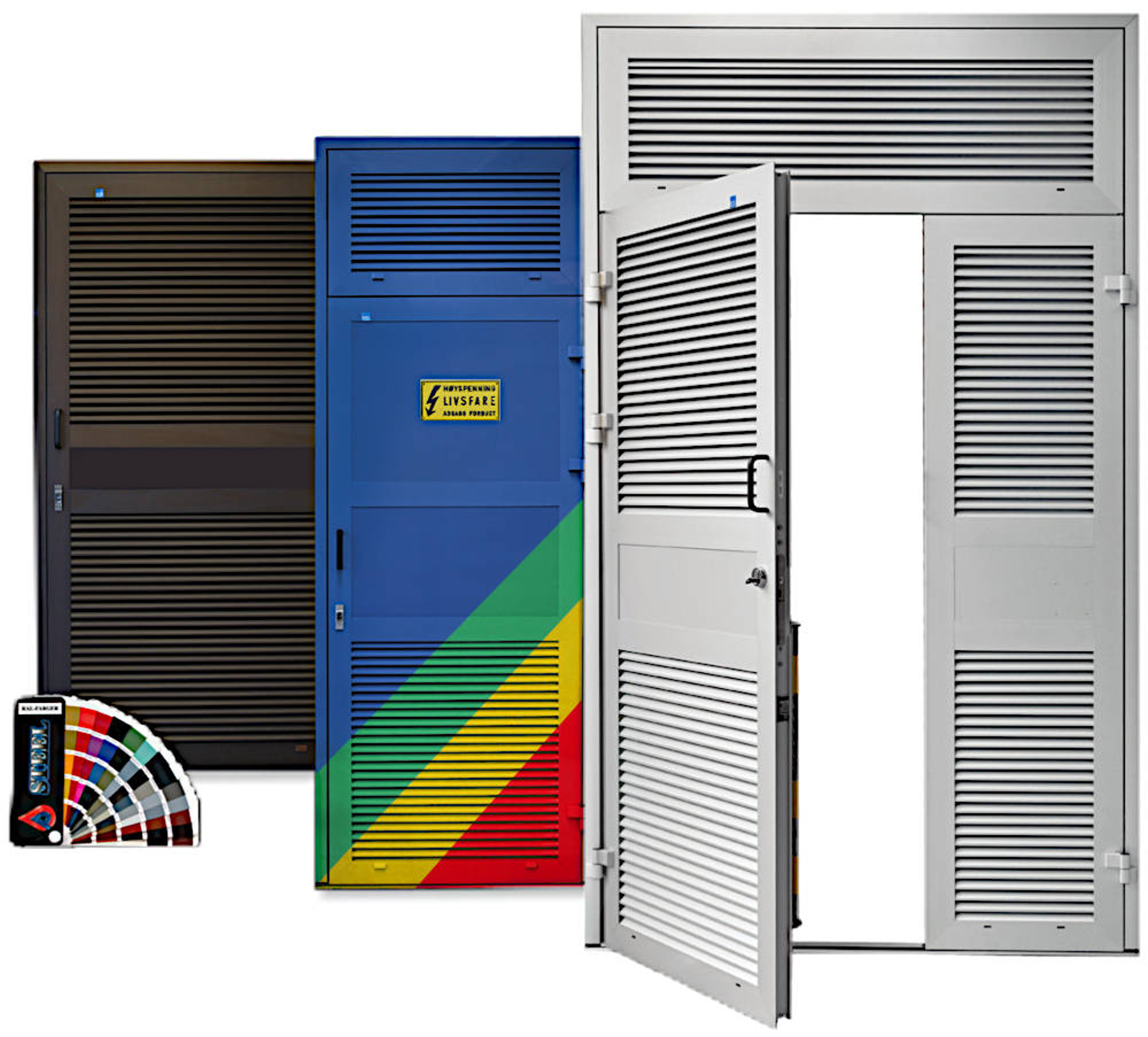

Våre dører og ventiler kan leveres med en industriell overflatebehandling i alle RAL farger.

Lakken som benyttes er Cromax Imron® Fleet Line – et system opprinnelig utviklet for tungtransport og krevende maritime miljøer. Behandlingen består av et "High Solids" (HS) 2-komponents system som gir en god balanse mellom elastisitet og hardhet. Prosessen benytter en spesialisert Non-Sanding Primer-Surfacer (eks. NS2607) som sikrer optimal kjemisk vedheft og korrosjonsbeskyttelse uten å bryte overflatehinnen. Toppstrøket er formulert for å motstå aggressiv kjemi, mekanisk slitasje, veisalt og kraftig UV-stråling uten å falme eller krakelere over tid.

Dette gir et produkt med svært lang levetid, selv under krevende norske værforhold.

Vedlikehold

Overflaten er smussavvisende og krever minimalt vedlikehold. For å opprettholde garanti og glans i korrosive miljøer (nær sjø/vei), anbefales årlig renhold: Spyl med ferskvann for å fjerne saltavleiringer. Vask med nøytralt vaskemiddel (pH 5 til 8). Unngå slipende børster eller sterke løsemidler.

Voks eller polering kan benyttes ved behov for å gjenopprette maksimal glans.

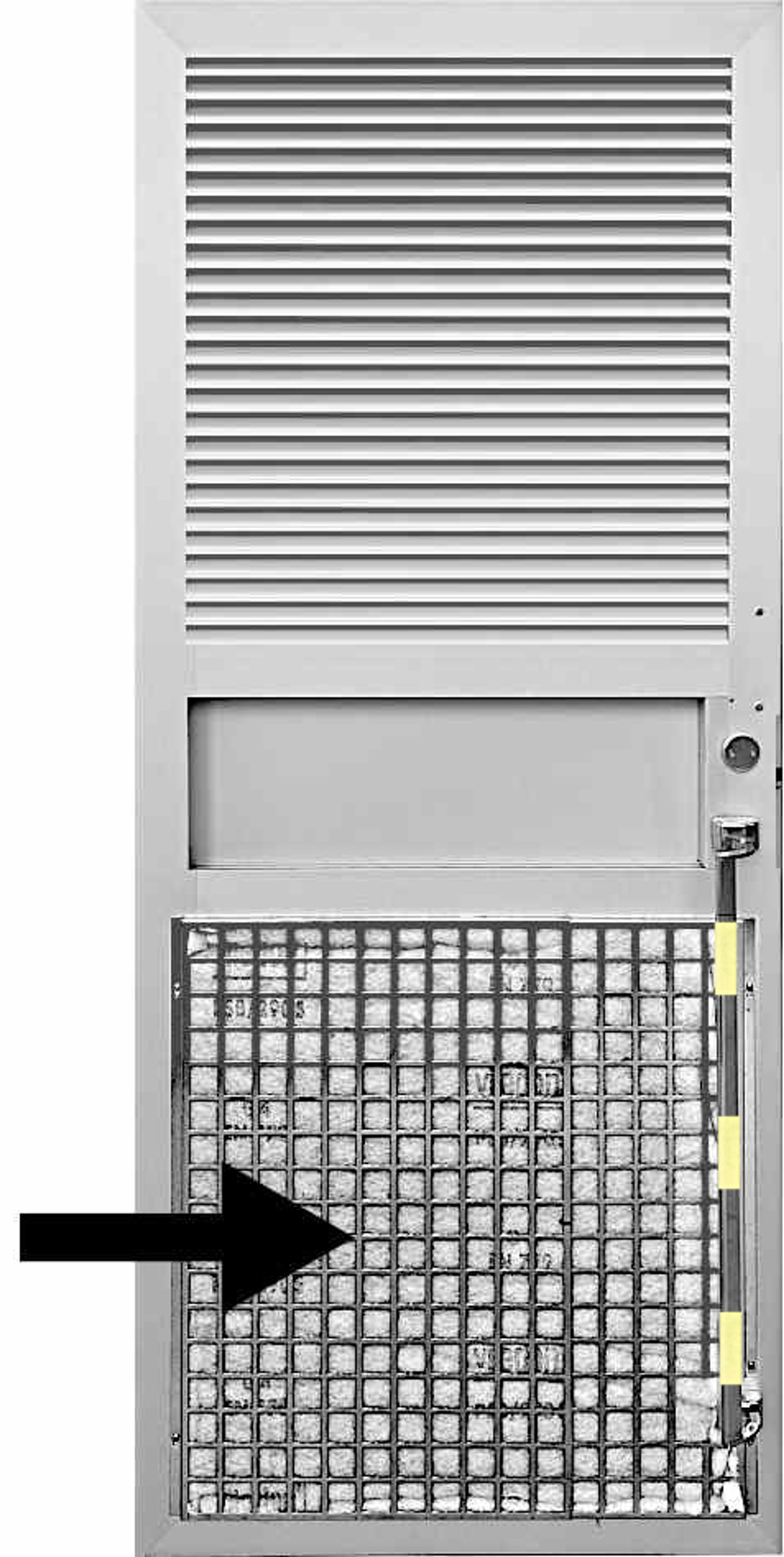

Ventiler som leveres med påmonterte filterkassetter har en filterduk innmontert i en stålkassett på innersiden av døren. Filterduken (type G4, Filterklasse EN779:2012) er av termisk bundet syntetisk polyolefinerfibre og er kjemikalieresistent mot løsemiddel, syrer og alkalisk væske. Filterduken bør ikke være under konstant UV-stråling.

Vedlikehold

Vi anbefaler å periodisk sjekke filterets luftgjennomstrømningsevne, spesielt i maritime miljø med mye salt, og vurdere rensing deretter for å unngå ytelsesreduksjon av ventilene. Den kan rengjøres og opprettholder filtreringsegenskapene selv etter vasking (spyling) eller støvsuging. For å fjerne gjenstridig smuss som fett, salt og organisk materiale, anbefales bruk av et alkalisk rengjøringsmiddel med en pH-verdi mellom 8 og 10. Etter bruk av såpe, må filteret skylles grundig med vann for å fjerne alle såperester før det tørker.

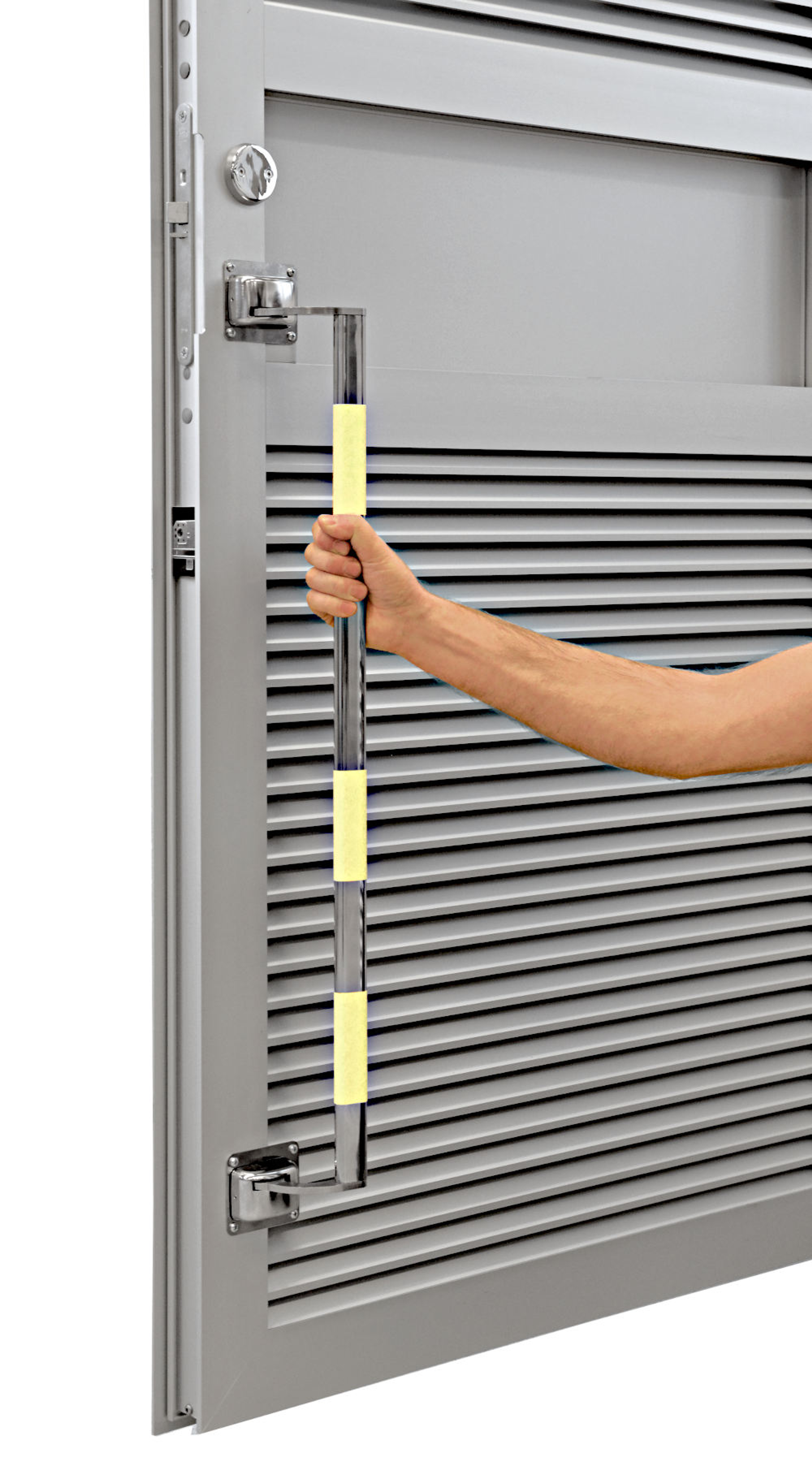

Vertikalt panikkbeslag sikrer en hurtig og enkel åpning av dører, og benyttes der det kreves i offentlige forskrifter og forøvrig hvor man måtte ønske å kunne åpne døren med annen kroppsdel enn hånden (stående eller ålende).

Vedlikehold

Periodisk vedlikehold bør utføres. Kontroller at panikkbeslaget fungerer som det skal (dvs. låsepunktene frigjøres når beslaget trykkes inn, døren åpnes uhindret og at dørlåsen går i inngrep når døren lukkes). Sørg for at alle bevegelige deler og slagplater er fri for skitt og rusk for å forhindre fastkjøring. Kontroller at beslaget ikke blokkeres for normal bruk. Sørg for at ingen ekstra låseanordninger er lagt til døren (f.eks. hengelåsbeslag eller lignende).

Som tilvalg kan dørene leveres med en mekanisk dørlukker av typen Justor FR, konstruert for å dempe lukkehastighet og hindre kraftige dørsmetter. Enheten fungerer som en fjærbasert retarder og aktiveres de siste ca. 10° av dørens bevegelse, noe som sikrer kontrollert, stille og sikker lukking uten behov for hydraulikk, gassdemper eller elektrisk forsyning. Løsningen bidrar både til økt brukskomfort og redusert slitasje på hengsler, karm og låsekomponenter.

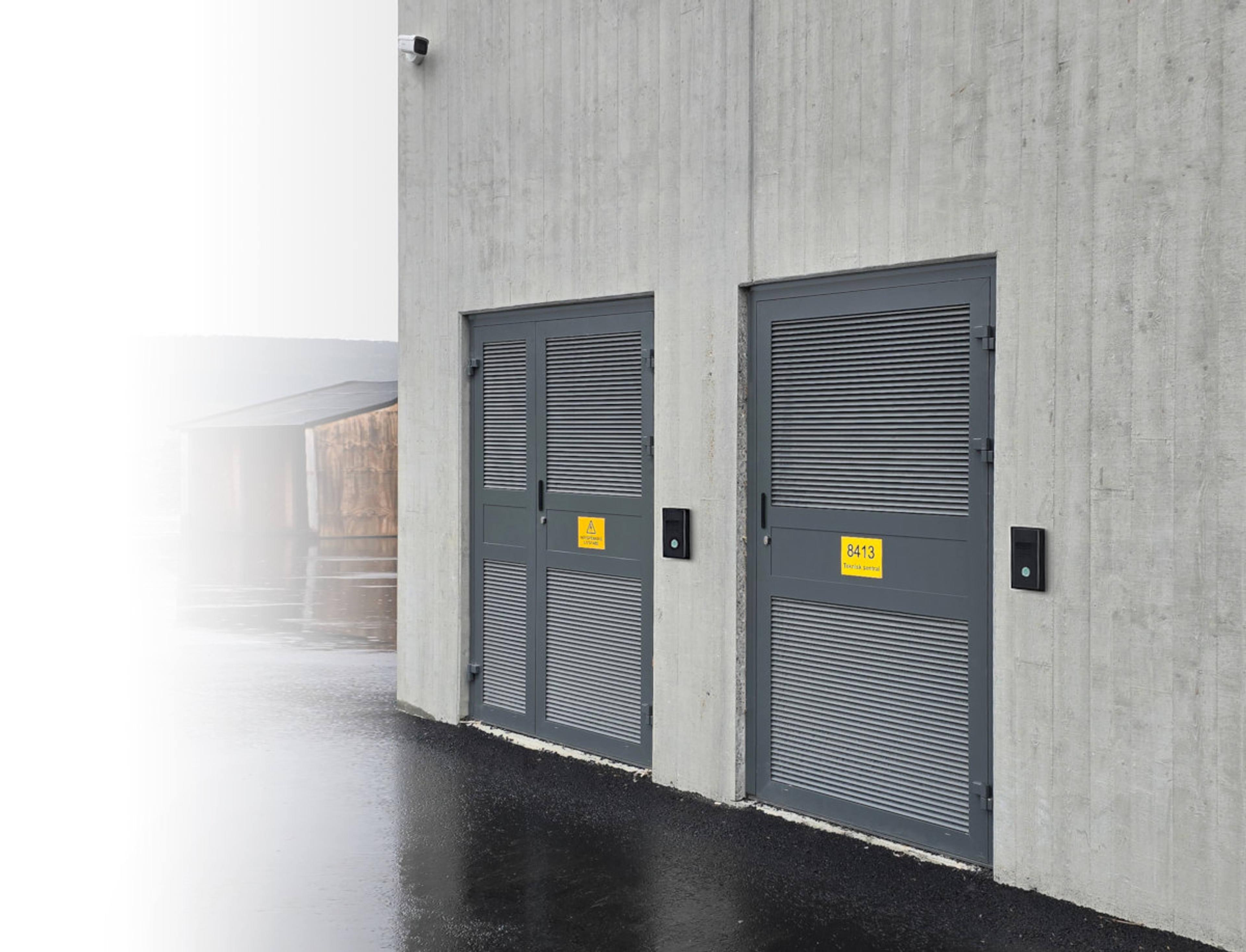

Dører kan leveres med elektronisk låskasse samt integrerte dørsensorer som et alternativ til våre standard dører med kun mekanisk nøkkellås. Disse løsningene gir langt større sikkerhet, samt unngår problemer med administrasjonskostnader og risiko ved bortkomne nøkler.

Typisk standardløsning

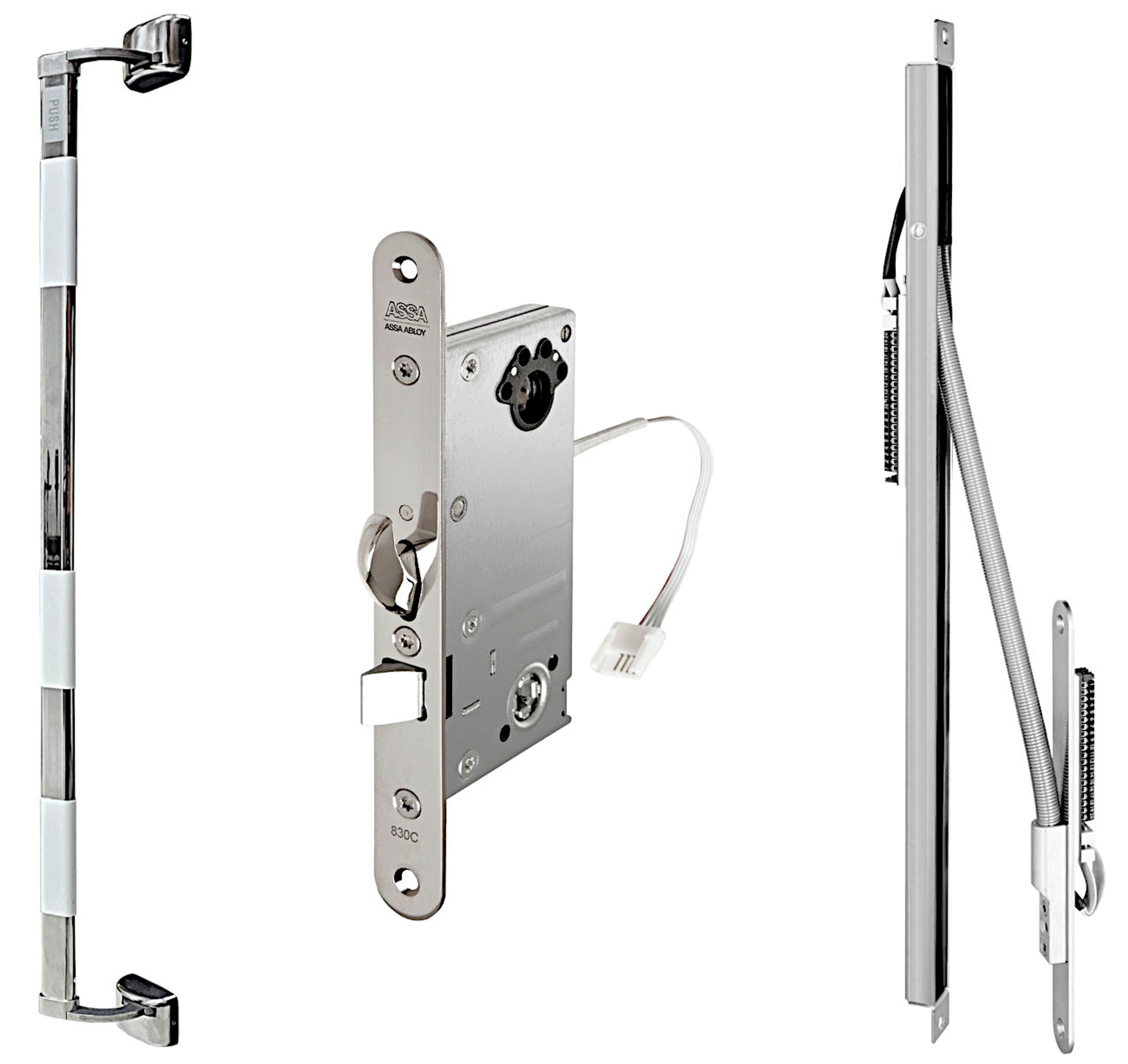

830C50 Hi-O MOTORLÅS FG KL 3. Styrenhet I/O BOX 360. Panikkbeslag EX-5201 /-02. EA281 karmoverføring.

Tekniske data I/O360 styreenhet inkl. motorlås

Driftsspenning: 24VAC/DC +/−15 %. Strømforbruk: maks 475 mA. Rele: enpolet vekslende rele maks 50VDC ved 1A. Kabel: EA226 kabel.

Driftsspenning: 12-24VAC/DC −10 +15 %. Strømforbruk: maks 445 mA (24VDC).

Drift

Se de individuelle produktene sine respektive datablader.

Vedlikehold

Sjekk at strømpe til karmoverføring går lett inn i brønn. Låsekassen bør sjekkes årlig for at alle skruer er forsvarlig festet. Benytt gjerne Loctite for at skruene ikke skal løsne. Inspiser årlig mekanisk bevegelige deler og smør med låsfett på falle og hakereile etter behov. For FDV panikkbeslag, se 2.8 Panikkbeslag.

Trekk til festeskruer. Test mekanisk funksjon med nøkkel. Sjekk elektriske tilkoblinger. Smør lett med låsfett. Unngå metallspon og lignende partikler.
