Teknisk informasjon

Møre Trafo AS produserer kun olje-/væskeisolerte transformatorer. Oljetransformatorer har typisk lavere tap, akustisk støy og høyere driftssikkerhet sammenlignet med tørre transformatorer.

Produksjonskapasitet

• Ytelse: Fra 10 kVA 1-fase, til 4000 kVA 3-fase
• Frekvens: 50 Hz, 60 Hz og 16,67 Hz
• Spenning: Fra 120 V til 36 kV
• Isolasjonsnivå: 1,1 kV AC 3 kV, 3,6 kV AC 10 kV LI 20 kV, 12 kV AC 28 kV LI 75 kV, 24 kV AC 50 kV LI 125 KV og 36 kV AC 70 kV LI 170 kV
• Viklingskonfigurasjon: 2- og 3-viklingstransformatorer, autotransformatorer, jordingstransformatorer, m.m.
• Koblingsgrupper: Alle konvensjonelle koblingsgrupper og fasefølger (Dyn, Yyn, Yzn, Dd, Yd, ZNyn m.fl.)

Spesialprosjekter

• Transformatorer med flere spenninger uttak og viklinger for testlab eller spesielle industriformål
• Automatisk regulerte distribusjonstransformatorer (Voltage regulating distribution transformers IEC 60076-24)
• Spesialspenninger for pumper, motorer og interne fordelingsnett (f.eks. 690 V, 1000 V, 3300 V, 5250 V, 10 500 V)
• Leveranser til marine, offshore og bygg med strenge miljø- eller brannkrav

Folier og lakk eller papir isolert tråd av kobber eller aluminium. All papir isolasjon er av termisk oppgradert type (TUP).

Mineralolje eller estere (for høye temperaturer). Møre Trafo har lang erfaring med naturlig-ester (miljøolje) for applikasjoner med høye brann og/eller miljøkrav.

Naturlig Esterolje FR3

Transformatorer kan leveres med Envirotemp FR3, en høykvalitets, biologisk nedbrytbar olje basert på naturlig ester (vegetabilsk fett). Oljen er klar, luktfri, lysgrønn og godkjent for miljøvennlig bruk, og brytes ned med over 99% på under 28 dager hvis den lekker ut i naturen.

Fordeler

• Høy dielektrisk konstant (≈3,2) som gir mindre isolasjonspåkjenning sammenlignet med mineralolje (≈2,2)
• FR3 absorberer betydelig mer vann (opptil 425 ppm ved lave temperaturer) enn mineralolje, og fungerer aktivt som tørkemedium. Dette resulterer i 5–8 ganger lengre levetid for papirseksjonen
• Transformatorer fylt med FR3 kan operere opptil 20°C høyere uten redusert sikkerhet, noe som gir 20% høyere belastningskapasitet
• Envirotemp FR3 har et flammepunkt på 330°C og et brannpunkt på 360°C, omtrent dobbelt så høyt som mineralolje (155°C og 165°C)
• FR3 er ikke giftig og inneholder ingen petroleumsholdige komponenter. Spilt olje krever minimal opprensing

Viskositet

• I henhold til NEK 2401 (2001) skal isolerolje ved −30°C ha en viskositet ≤ 800 cSt
• Envirotemp FR3 kan tas i bruk ved −20°C, selv om den da er geléaktig, uten å skade isolasjonen
• Ved 40°C er viskositeten cirka 34 cSt
• Ved 100°C kun ca. 8 cSt

Konvensjonell 105 (A) (IEC 60076-1) eller 120 (E) og 130 (B) for mer kompakte design (IEC 60076-14).

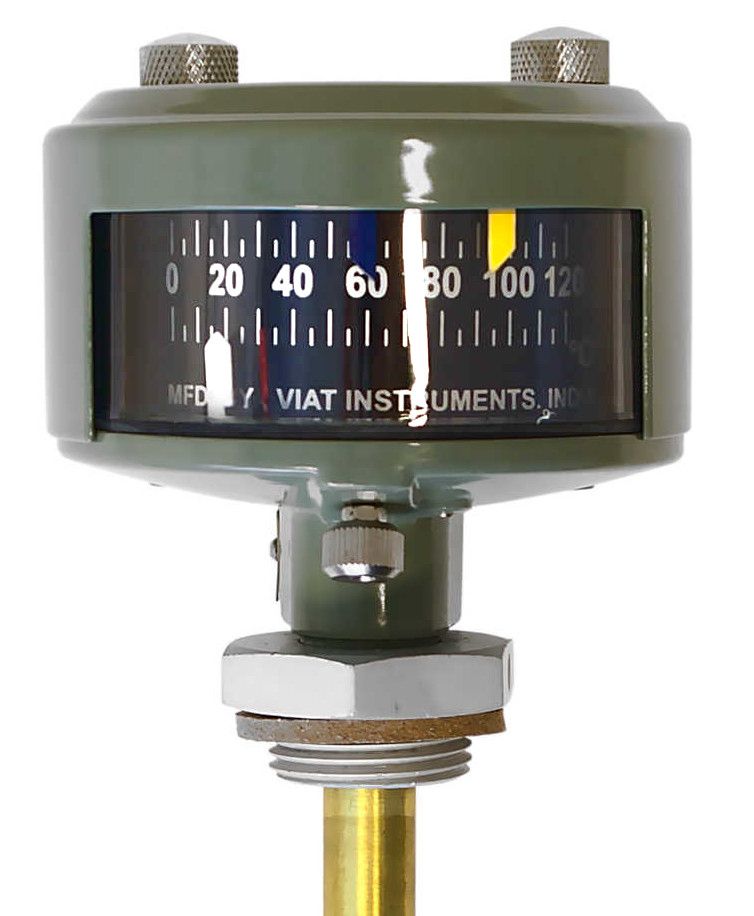

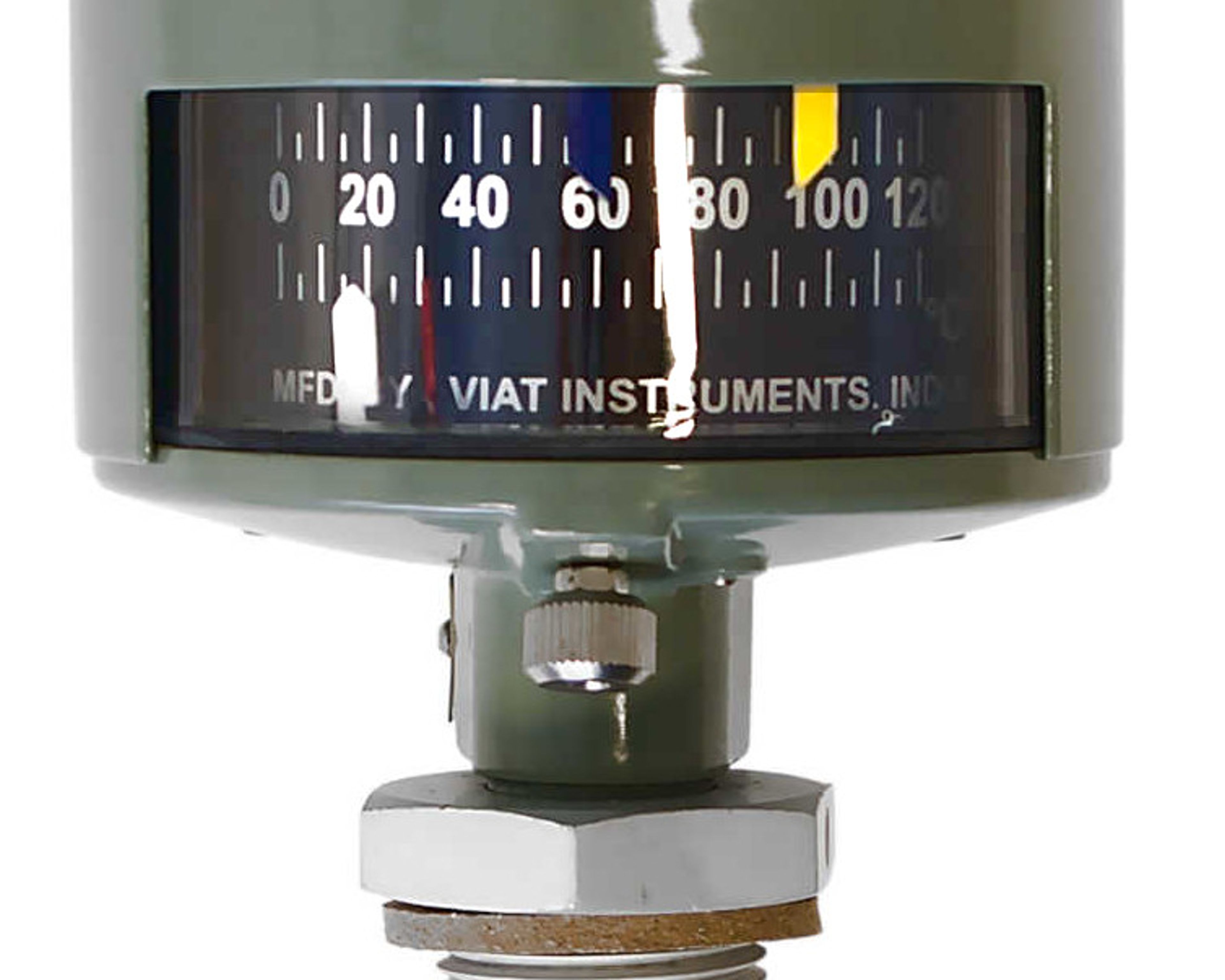

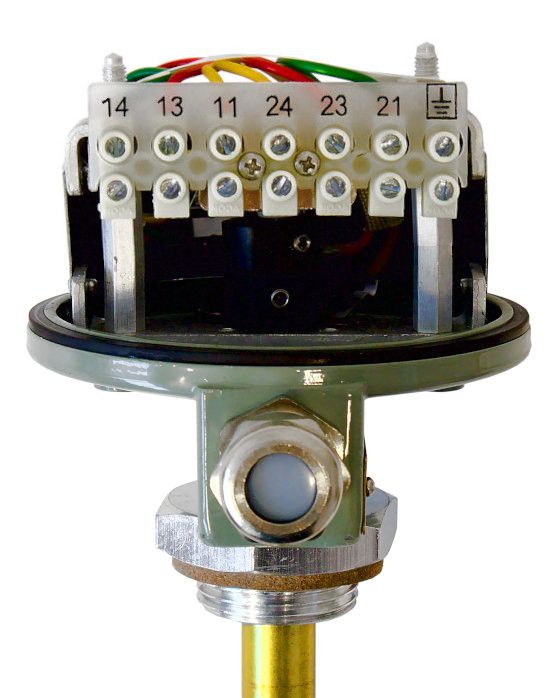

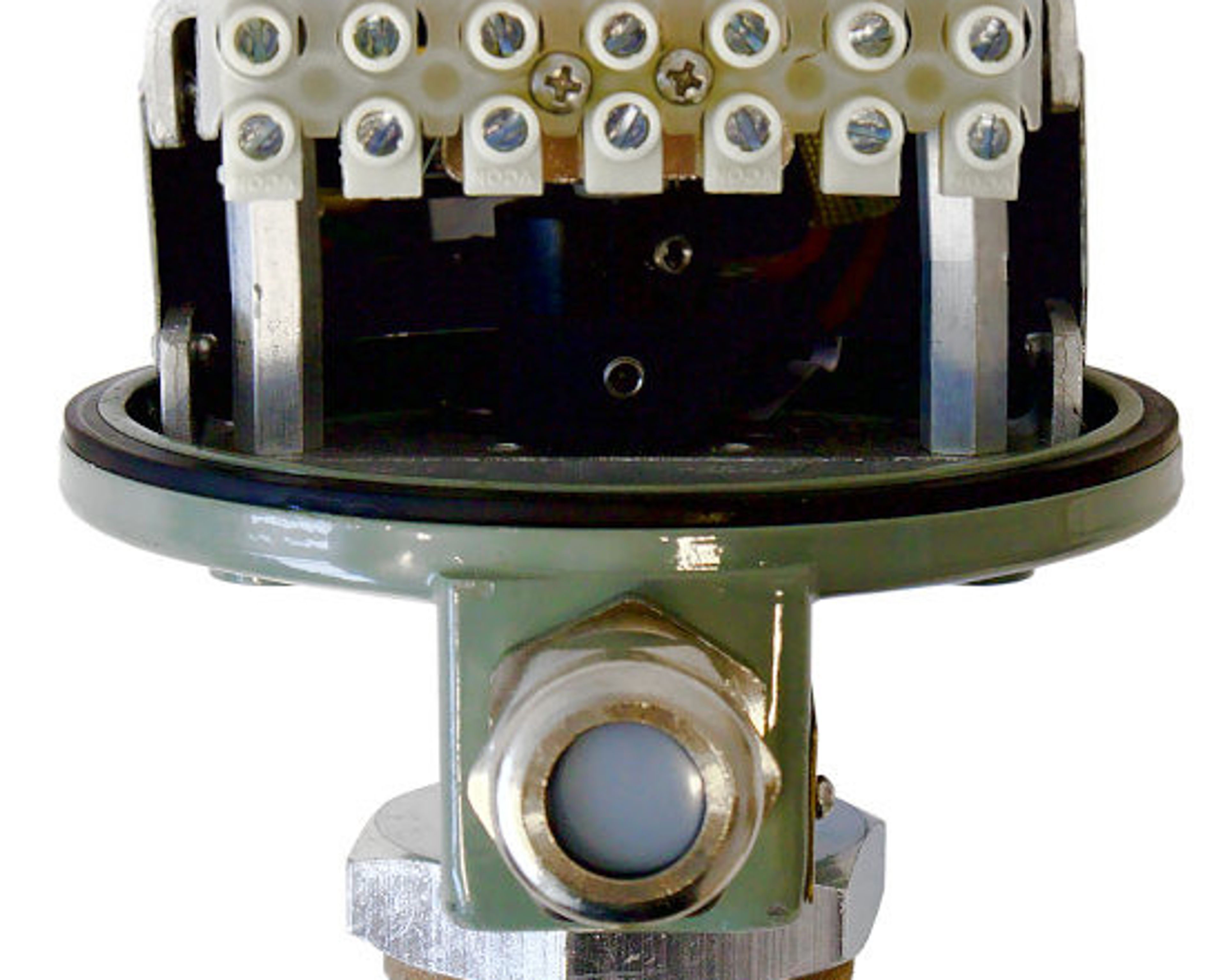

Visertermometer med alarmfunksjon

Analogt visertermometer overvåker oljetemperaturen i transformatoren. Termometeret har 4 indikatornåler: rød = høyeste temperatur oppnådd (tilbakestillbar), hvit = nåværende temperatur, blå = temperatur for alarm, gul = temperatur for utkobling. Nøyaktighet ± 3°C.

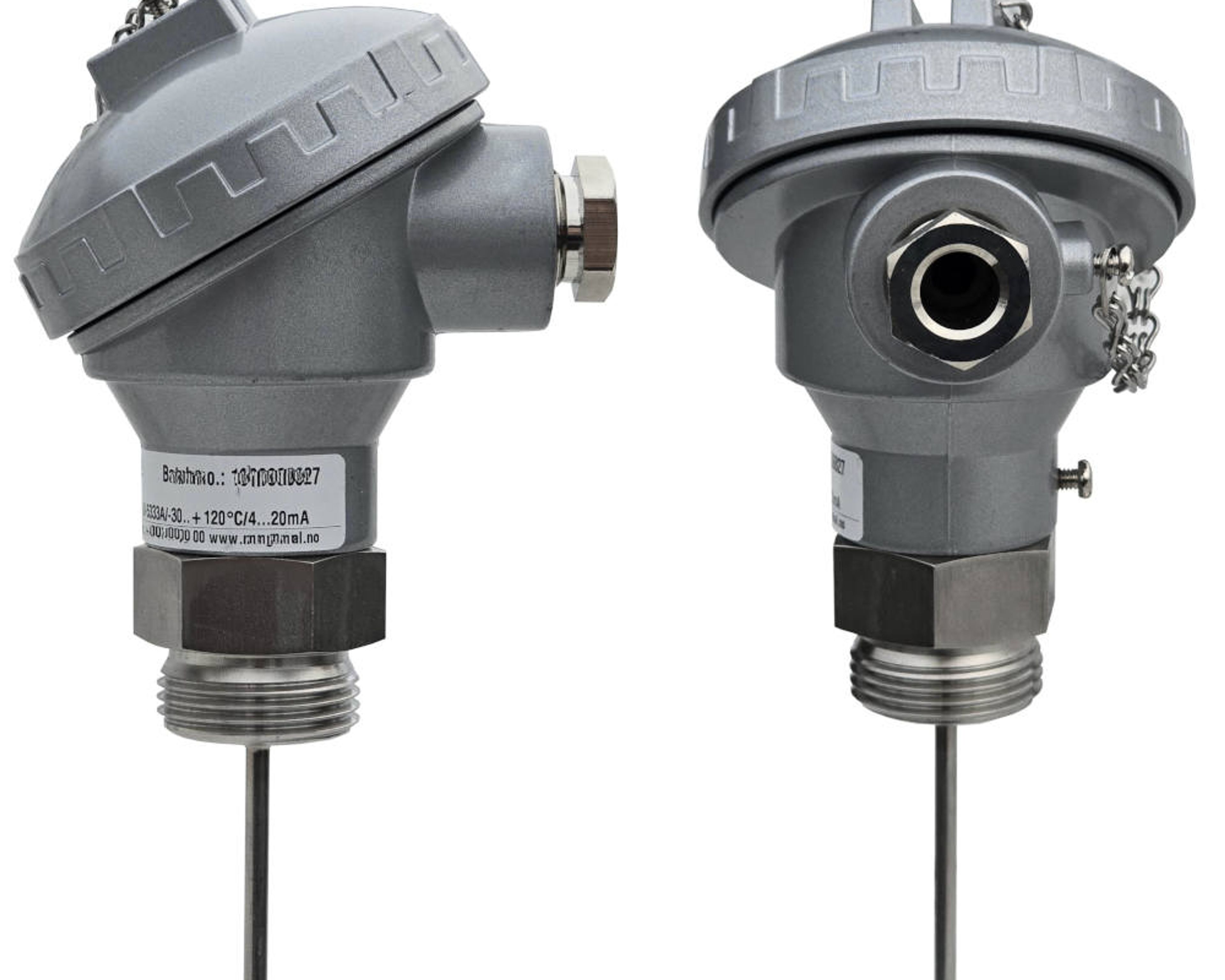

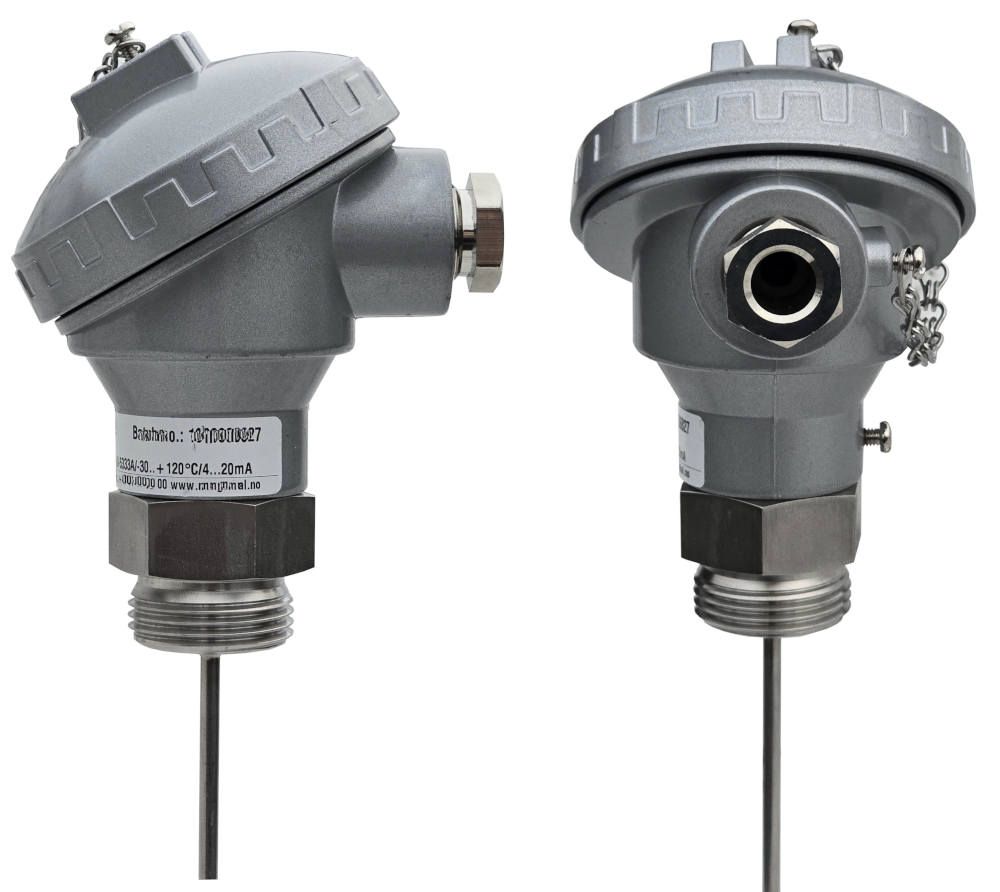

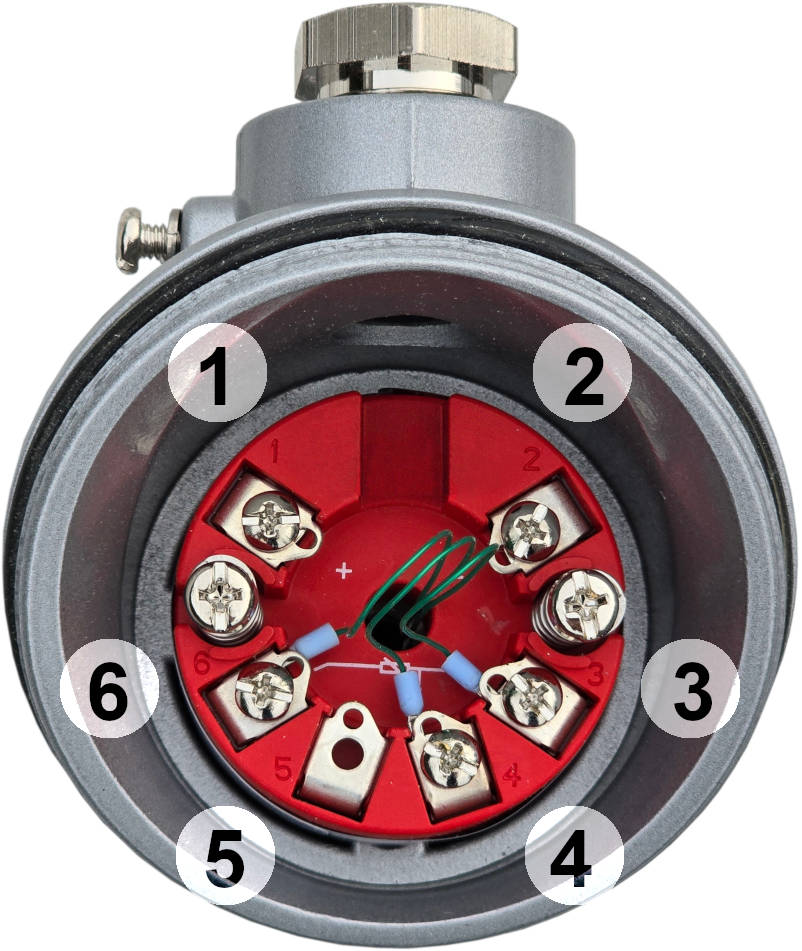

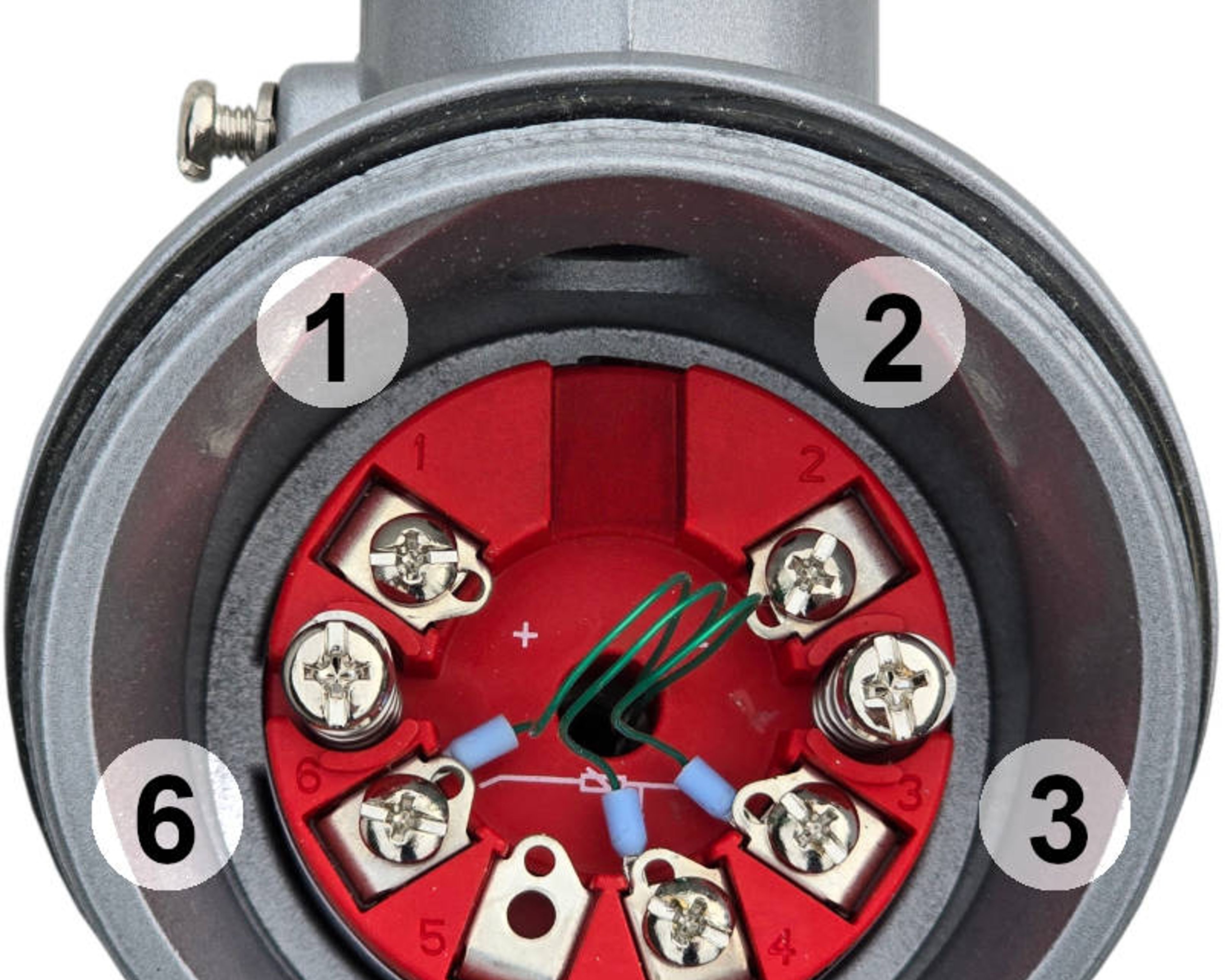

PT100 temperaturføler

PT100 er en nøyaktig temperaturføler som brukes til overvåkning av temperatur i transformatorer. PT100-sensoren er et platina-basert motstandstermometer som endrer motstandsverdi i forhold til temperatur. Ved 0°C har den en nominell motstand på 100 Ω.

Pulverlakkert C4 (medium) eller varmgalvanisering C4 (High).

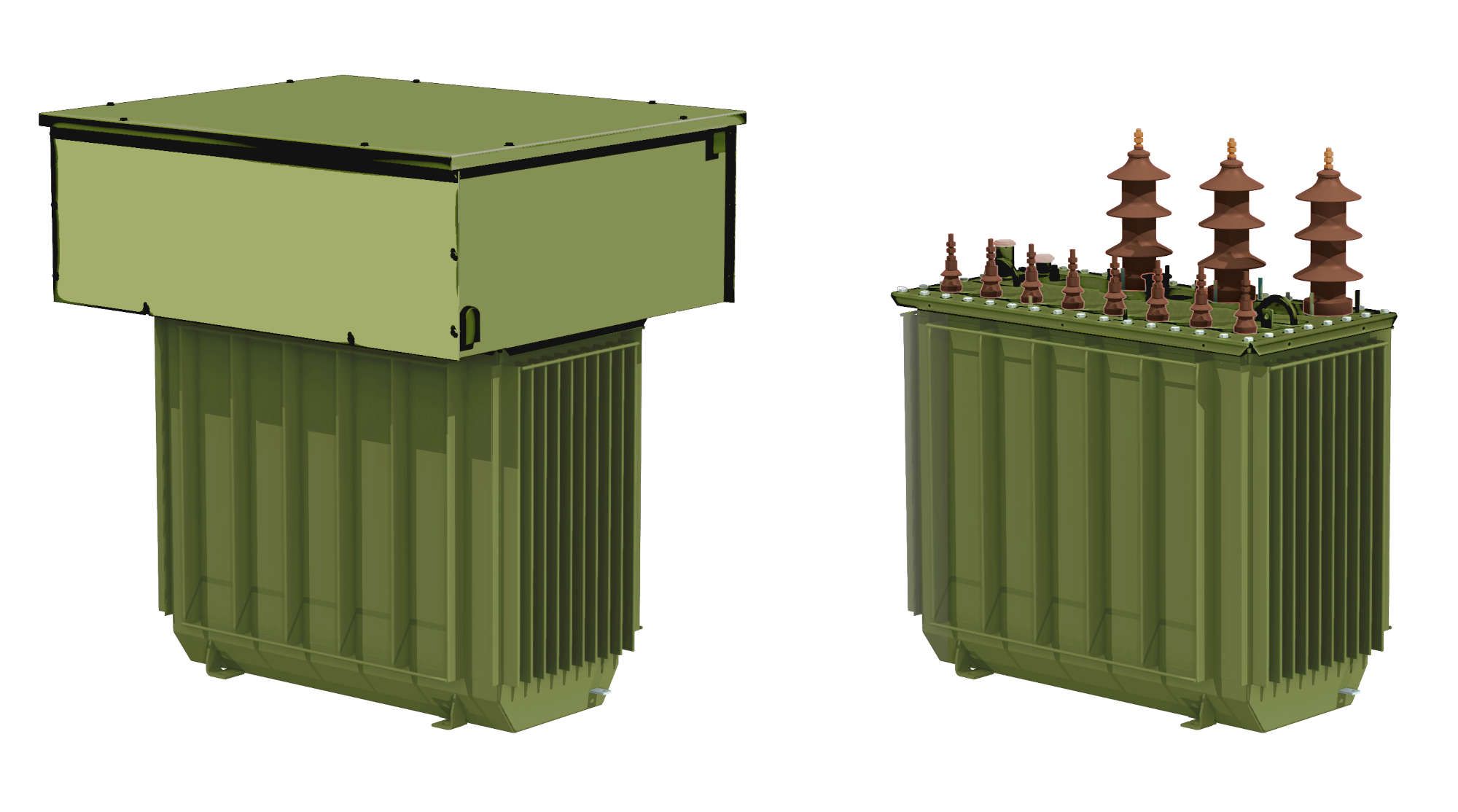

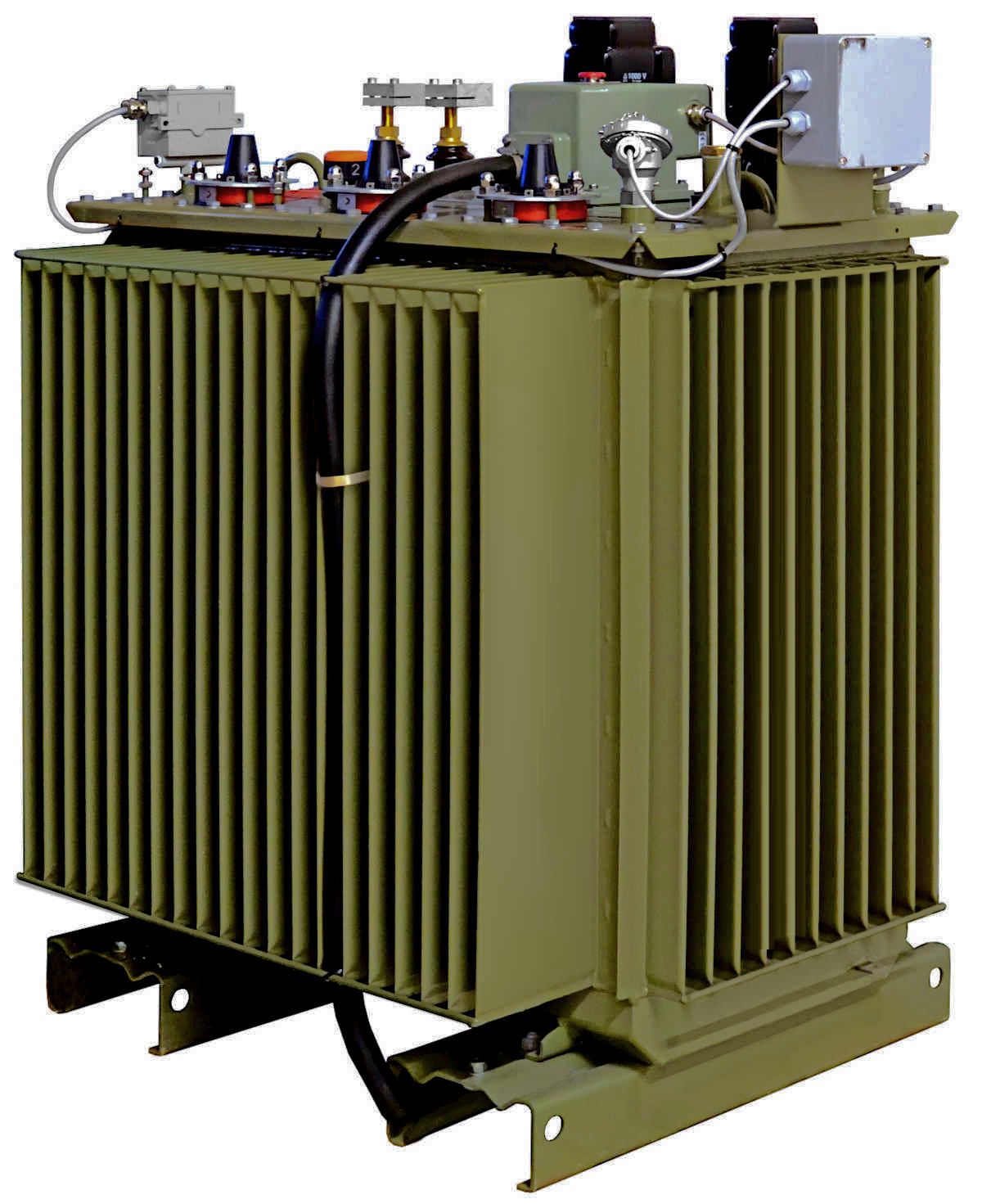

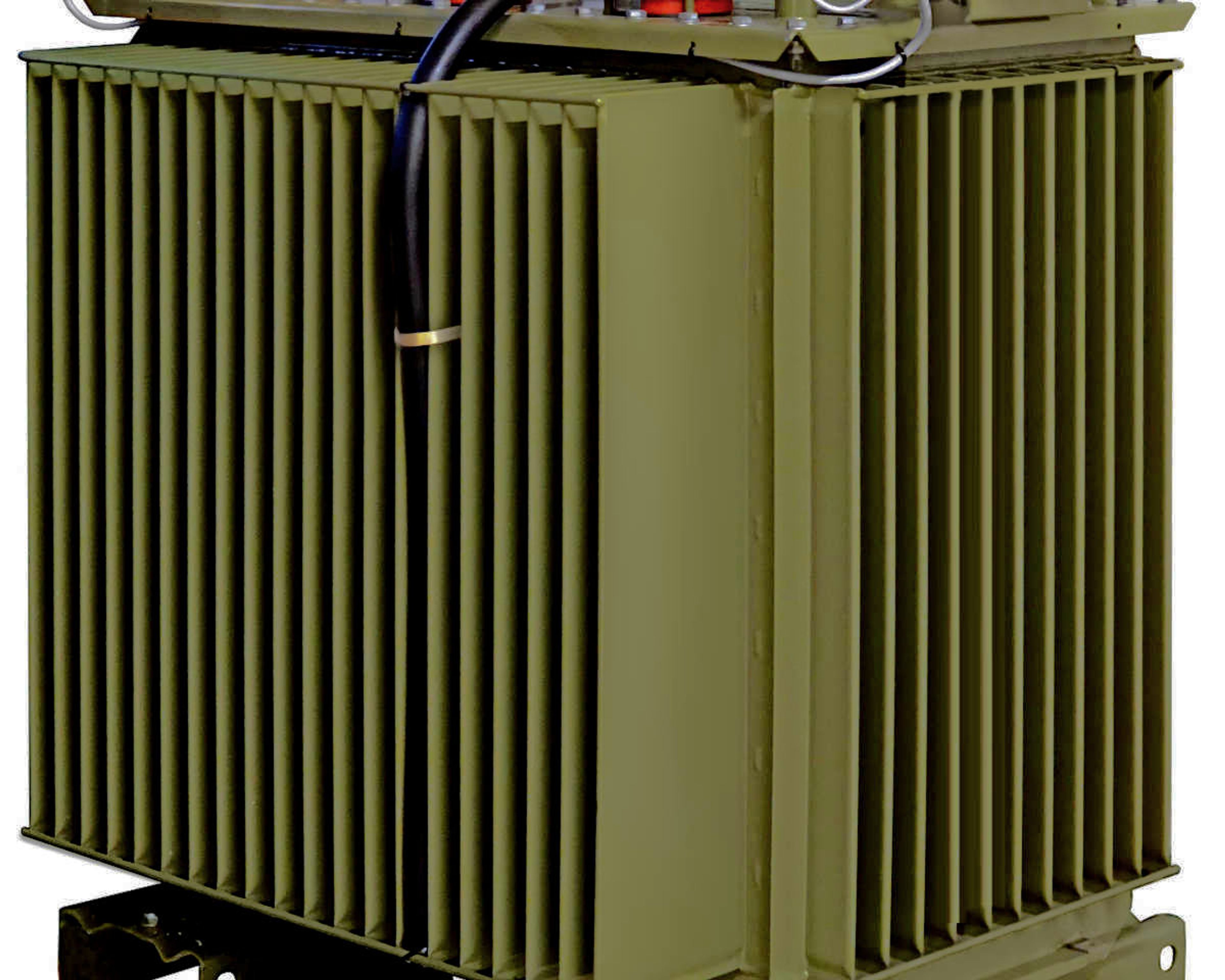

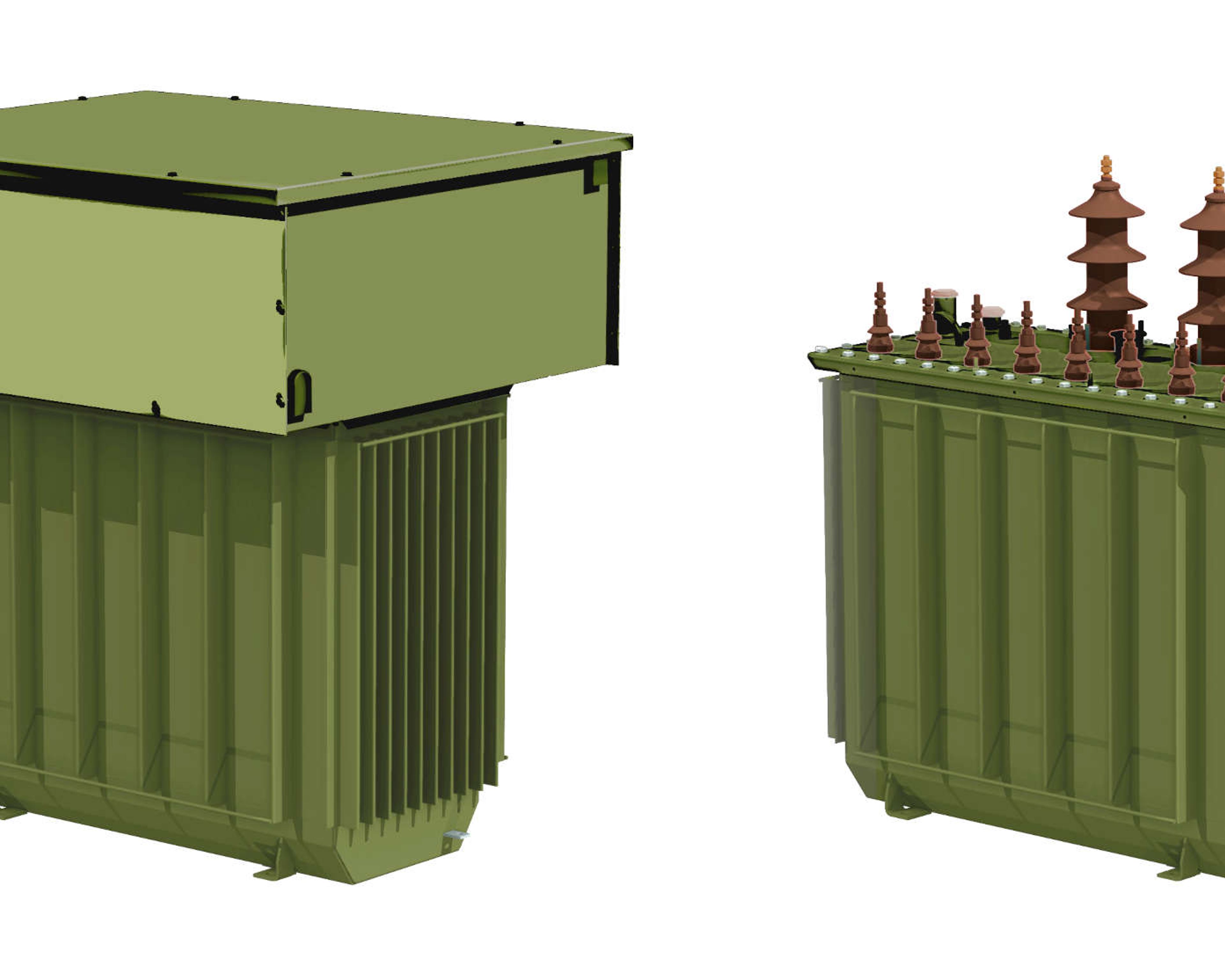

Forhøyet beskyttelse

Møre Trafo har utviklet løsninger som tilfredsstiller forskriftskravene i FEF 2006 og normkravene i NEK 440 2011 vedrørende transformatorer med forhøyet beskyttelse. Den aktuelle løsningen gjør det mulig å installere oljetransformatorer med høy grad av sikkerhet nært inntil bygninger.

Når transformatorene er testet og utstyrt i henhold til begrepet forhøyet beskyttelse, kan avstanden til bygning reduseres fra 5 meter til 1 meter.

Isolervæsken skal dirigeres ned i oljeoppsamlingskar og bort fra kontrollpanel og personer. Forhøyet beskyttelse krever isolervæske type K (brennpunkt >300°C), eksempelvis Miljøolje, Naturlig Ester FR3.

Overtrykksventil

Møre Trafo har siden 2023 byttet modell av overtrykksventilen til en med både mekanisk varselindikator og elektriske signalkontakter. Ved det forhåndsbestemte trykket åpner trykkavlastningsenheten seg, reduserer trykket og lukker seg tett igjen når trykket har sunket.

Alle krafttransformatorer solgt i Europa må tilfredsstille kravene i EU-forordning EU 548/2014 med tillegg EU 2019/1783.

Distribusjonstransformatorer (≤3150 kVA)

For distribusjonstransformatorer og mindre krafttransformatorer ≤3150 kVA angir forordningen absolutt krav for maksimale tomgangstap (Po) og belastningstap (Pk). Disse maksgrensene med unntak og korreksjoner er oppgitt i forordningene og i EN 50708-2-1.

Krafttransformatorer (>3150 kVA)

For krafttransformatorer >3150 kVA er det absolutt krav til minimum effektivitet, angitt med PEI (Peak Efficiency Index). Grensene kan leses i forordningen og i EN 50708-2-1.

IEC 60076-serien

• IEC 60076-1: Generelle krav for krafttransformatorer
• IEC 60076-6: Reaktorer og jordingstransformatorer
• IEC 60076-14: Høytemperatur isolasjonsmaterialer
• IEC 60076-24: Regulerbare distribusjonstransformatorer

Europeiske standarder

• EN 50708-1: Generelle krav med europeiske tillegg
• EN 50708-2-1: Effektivitetskrav for distribusjonstransformatorer
• EN 50708-2-2 til 2-4: Regulerbare distribusjonstransformatorer
• EN 61238-1: Klasse A-sertifisering for 2D klemmer

Norske standarder

• NEK 2401: Oljespesifikasjoner for transformatorer
• NEK 440: Krav til forhøyet beskyttelse
• NEK EN 61936-1: Stasjonsanlegg over 1 kV

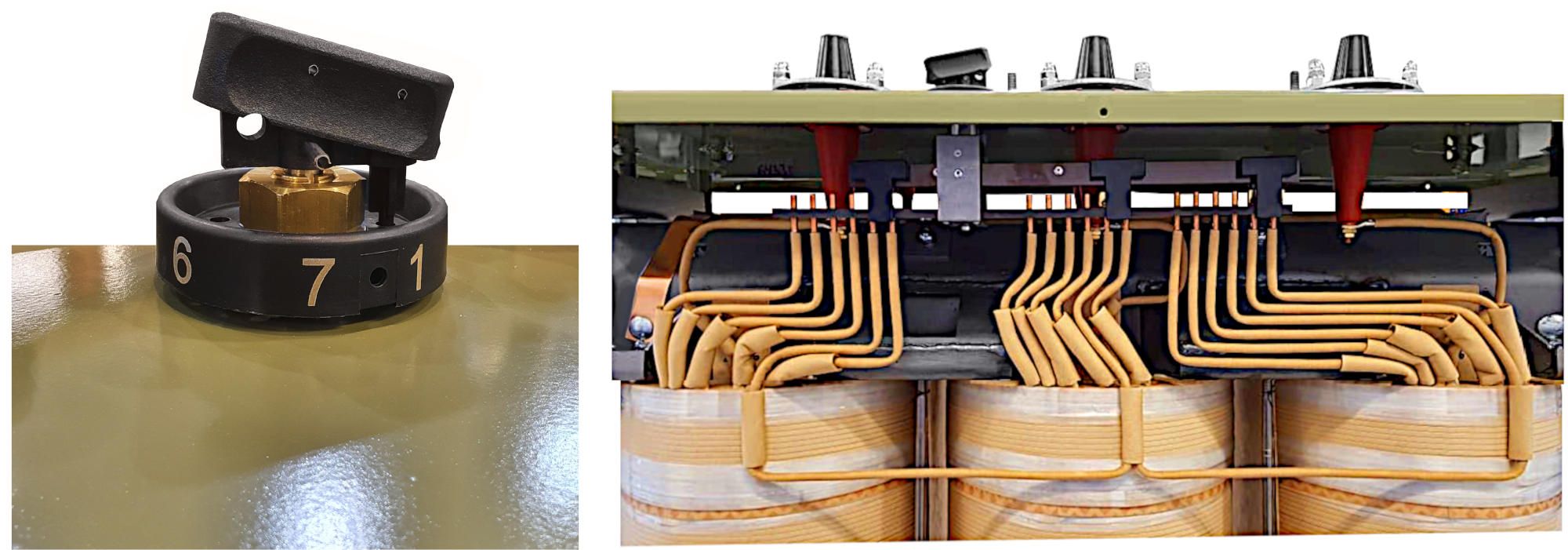

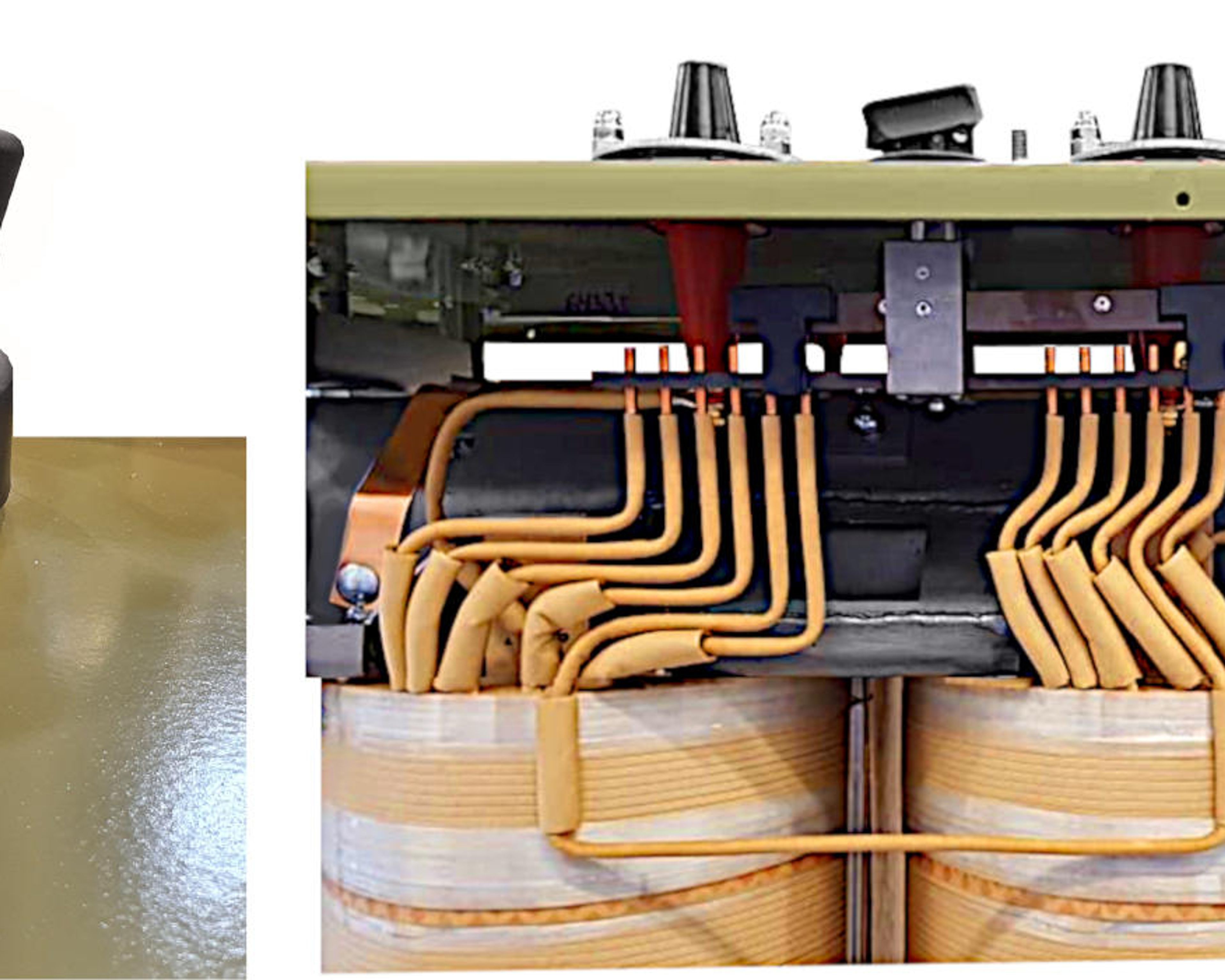

Enkel trinnkobler

De fleste transformatorer leveres med en enkel trinnkobler med 5 eller 7 trinn. Trinn 1 tilsvarer høyeste høyspenning (HS), mens det siste trinnet gir laveste HS-spenning.

Trinnkobleren er plassert på HS-siden og brukes for å justere transformatorens utgangsspenning basert på lokal nettspenning.

DETC (De-Energized Tap Changer)

Trinnkoblere leveres primært som DETC med 5 eller 7 trinn, typisk ±2×2,5% eller +2−4×2,5% på HS-siden. Andre reguleringsområder kan leveres på forespørsel.

Automatisk lasttrinnkobler (MR ECOTAP)

Automatisk lasttrinnkobler med 9- eller 17-trinn til eksempelvis automatisk regulerte distribusjonstransformatorer kan leveres på forespørsel.

Omkoblingsbar høyspenning

Enkelte transformatorer er omkoblingsbar mellom to ulike HS-spenninger i tillegg til trinnkobleren. Disse har to trinn merket med romertall I og II. Trinn I angir høyeste spenning og trinn II laveste spenning.

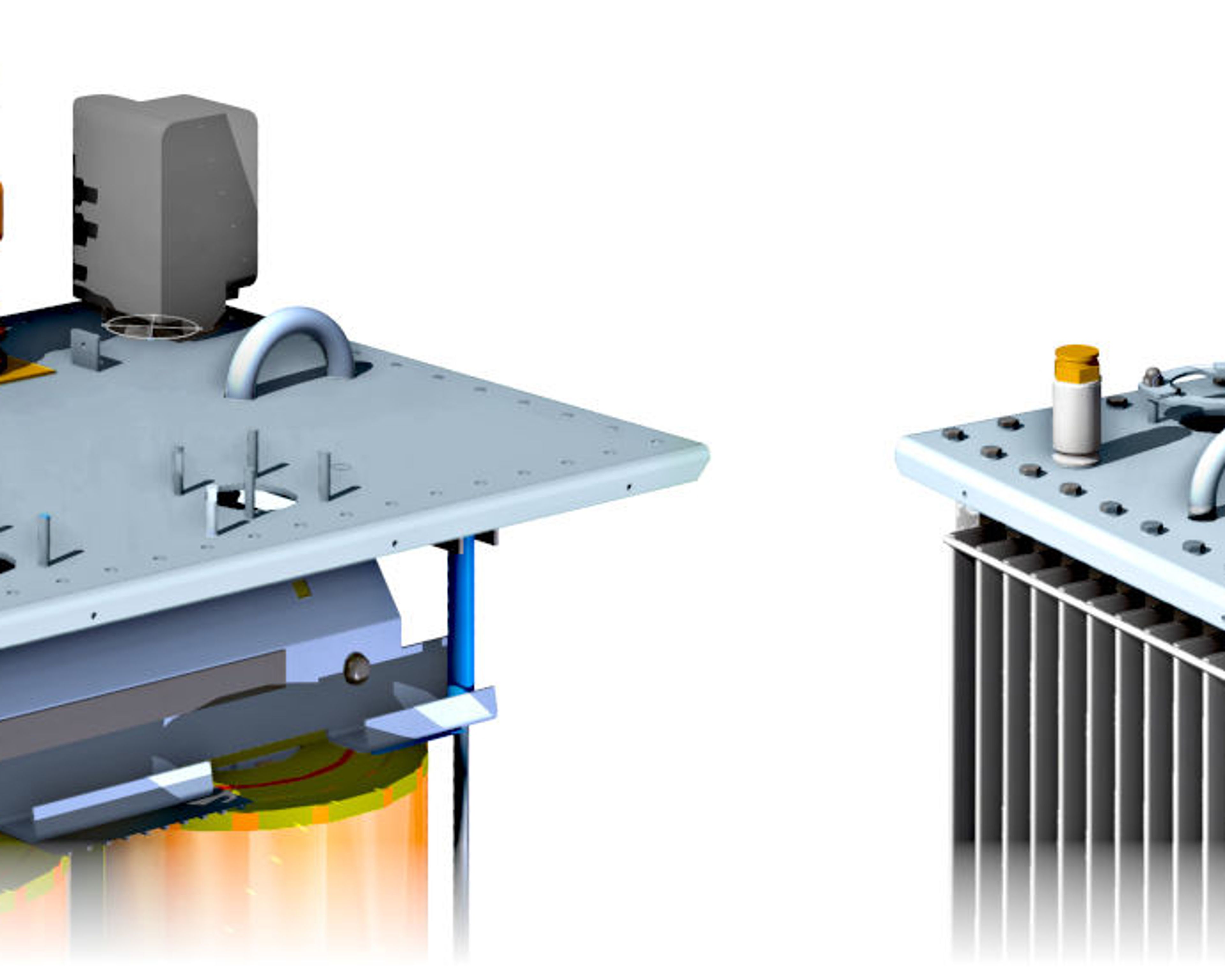

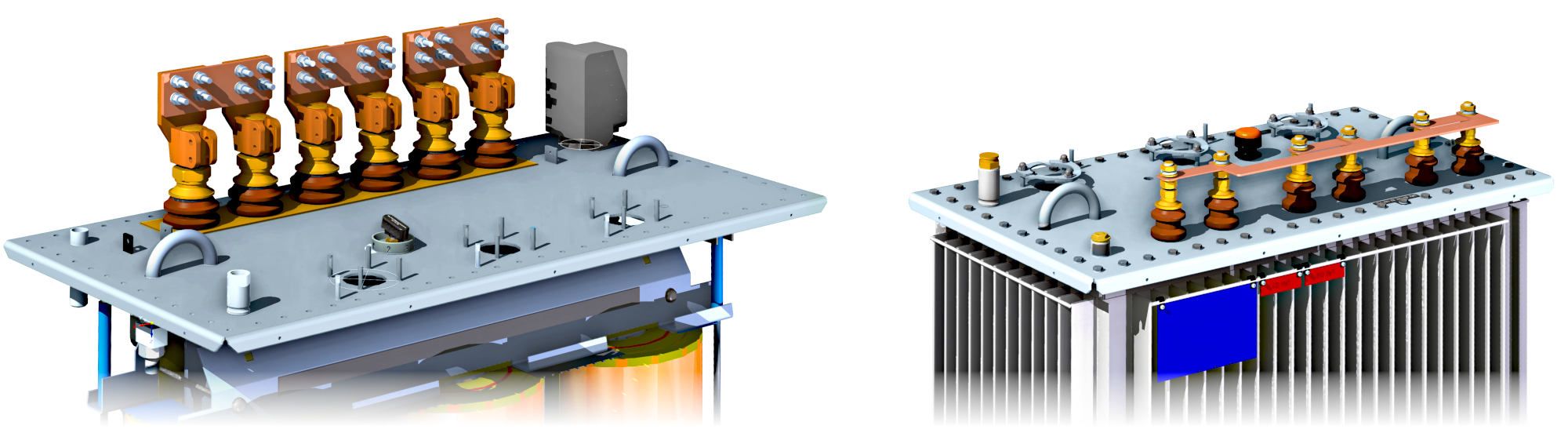

Omkoblingsbar lavspenning

Noen transformatorer er utstyrt med uttak på både start og ende av lavspenningsviklingen slik at de kan kobles om mellom stjerne (Y) og delta (Δ), og dermed gi to ulike utgangsspenninger – typisk 415 V og 240 V.

• Y-delta (Dyn11): Gir 415 V utgangsspenning og faseforskyvning på +30°, med nøytralt punkt tilgjengelig. Ideelt for distribusjonsnett.
• Delta-delta (Dd0): Gir 240 V uten faseforskyvning. Vanlig i industrielle anlegg.

Koblingsgrupper

Vi leverer et bredt utvalg av koblingsgrupper tilpasset ulike nett og behov. Dyn11 er vanligst, men andre grupper som Yyn0, Yd5, Yd11, Dd0 og flere kan leveres etter ønske.
